Die Crimpzange dient dazu, feste und elektrisch leitfähige Verbindungen zwischen Stecker, Kabeln und Hülsen herzustellen. Dies geschieht mittels plastischer Verformung der Verbindungsstücke durch das Zusammenpressen mit der Crimpzange. Durch die einfache und schnelle Herstellung einer elektrischen Verbindung ist die Crimpzange eine effiziente Alternative zu klassischen Lötverbindungen und schützt die Verbindungsstellen vor Oxidation. Zu den klassischen Verbindungen in der Kfz-Elektrik gehören:
Stoßverbinder
Ein Stoßverbinder (Quetschverbinder) dient dazu, zwei Aderenden belastbar und elektrisch leitfähig zu verbinden. Dazu werden beide Enden der Kabel abisoliert, in den Stoßverbinder eingeführt und anschließend mit der Crimpzange verpresst. Diese werden in der Regel dann eingesetzt, wenn defekte Teile eines Kabels ausgetauscht werden müssen oder ein Kabel verlängert werden soll.
Kabelschuhe

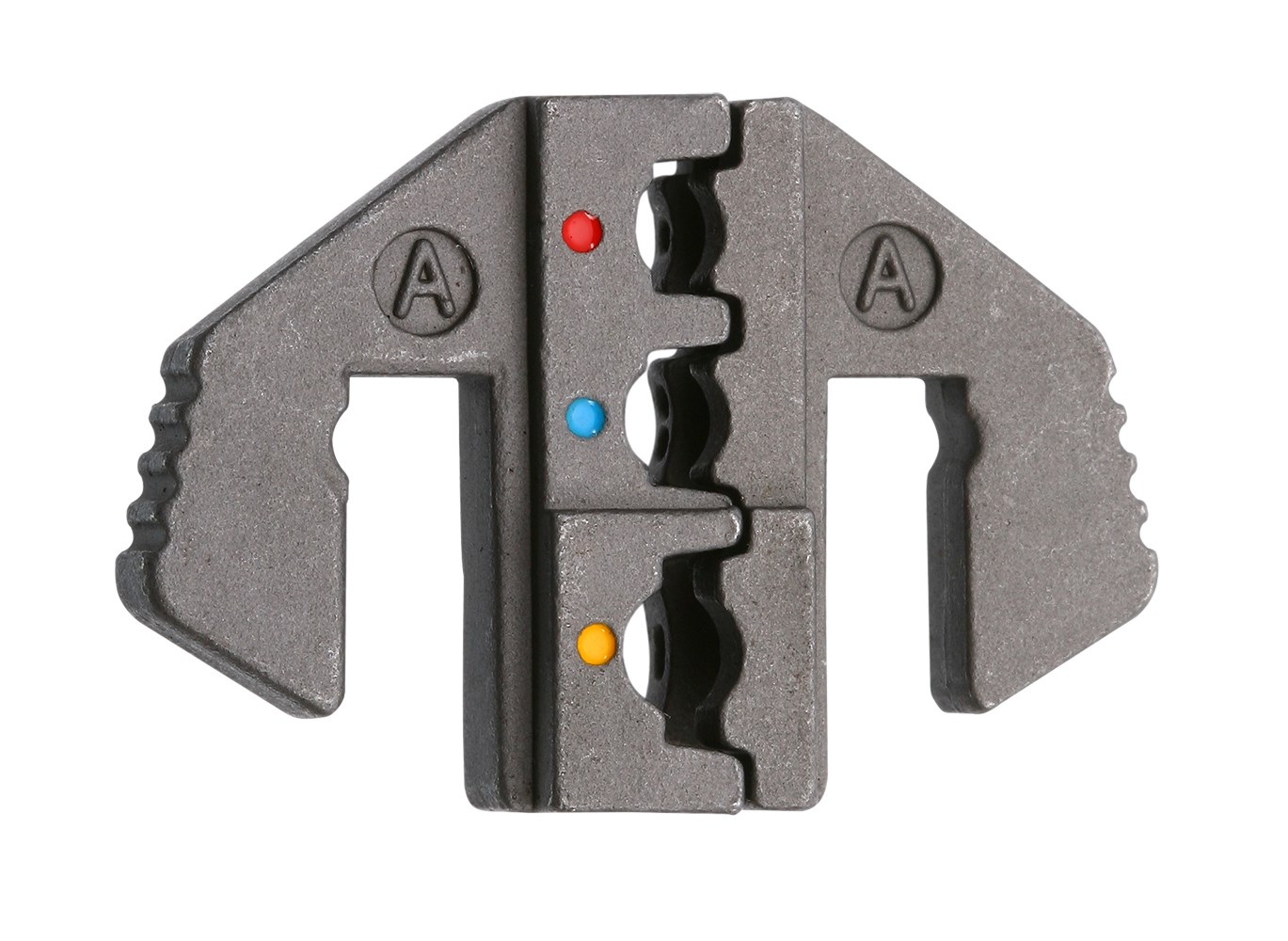

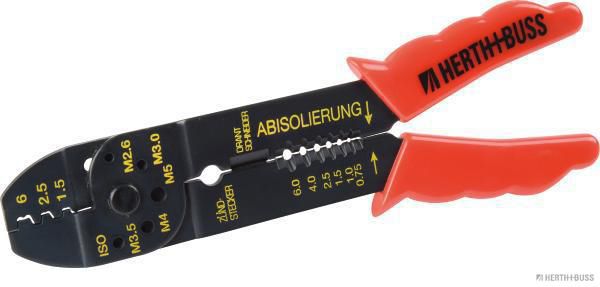

Kabelschuhe gibt es in unterschiedlichsten Ausführungen. Ring-Kabelschuhe können mit Kontakten fest verschraubt werden, während Rund- und Flachstecker schnell lösbare Verbindungen sind. Für die unterschiedlichen Querschnitte der Kabel werden auch verschiede Größen an Kabelschuhen benötigt. Diese sind je nach Querschnitt in der Regel Rot, Blau oder Gelb gefärbt. Dies meisten Crimpzangen besitzen am Kopf eine entsprechende Kennzeichnung, die es erleichtert, die passende Ausbuchtung zu finden.
Wie funktioniert eine Crimpzange?

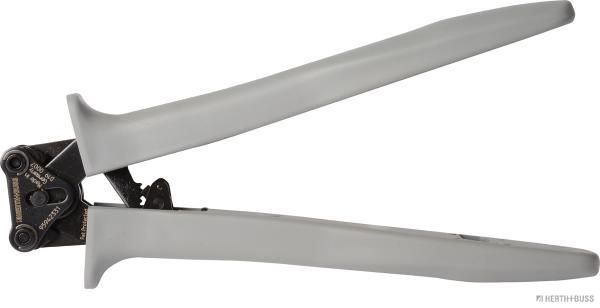

Eine Crimpzange ermöglicht es, durch das auf der Zange befindliche Formwerkzeug, eine feste Verbindung zwischen Kabel und Verbindungsstück durch Quetschen, Bördeln oder Falten herzustellen. Dafür besitzt der Kopf verschiedene Ausbuchtungen für unterschiedliche Querschnitte und Verbindungsstücke. Die benötigte Kraft entsteht durch das Zudrücken der Zange und wird durch die Hebelwirkung der Zange verstärkt.
Welche Arten von Crimpzangen gibt es?
Durch die ständige Zunahme elektrischer Bauteile in modernen Fahrzeugen steigt auch der Bedarf nach schnellen, belastbaren und sicheren Verbindungen. Je nach Art der Crimpzange und der zu verbindenden Teile kann die Verbindung durch Quetschen, Falten oder Bördeln entstehen. Zu den häufigsten Crimpzangen gehören die folgenden Ausführungen:

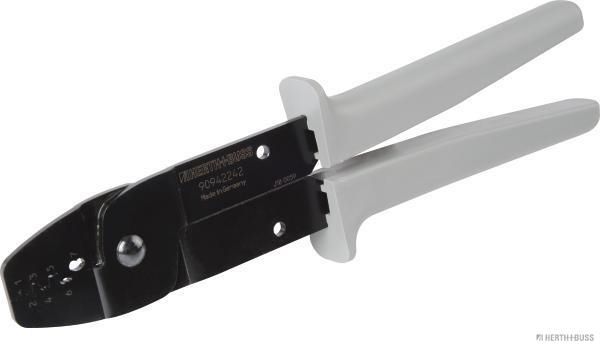

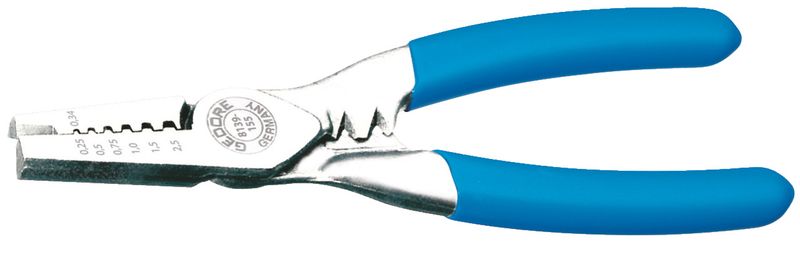

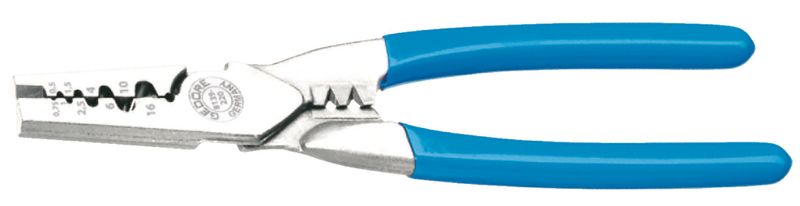

Aderendhülsenzange
Die Aderendhülsenzange wird benötigt, um Aderendhülsen zu pressen. Diese schützen die einzelnen Litzen der Kabel und beugen einem Kabelbruch vor. Damit die Hülse richtig auf dem Kabel sitzt, sollten die Drähte der Litze bündig mit der Aderendhülse abschließen oder nur minimal hervorstehen.

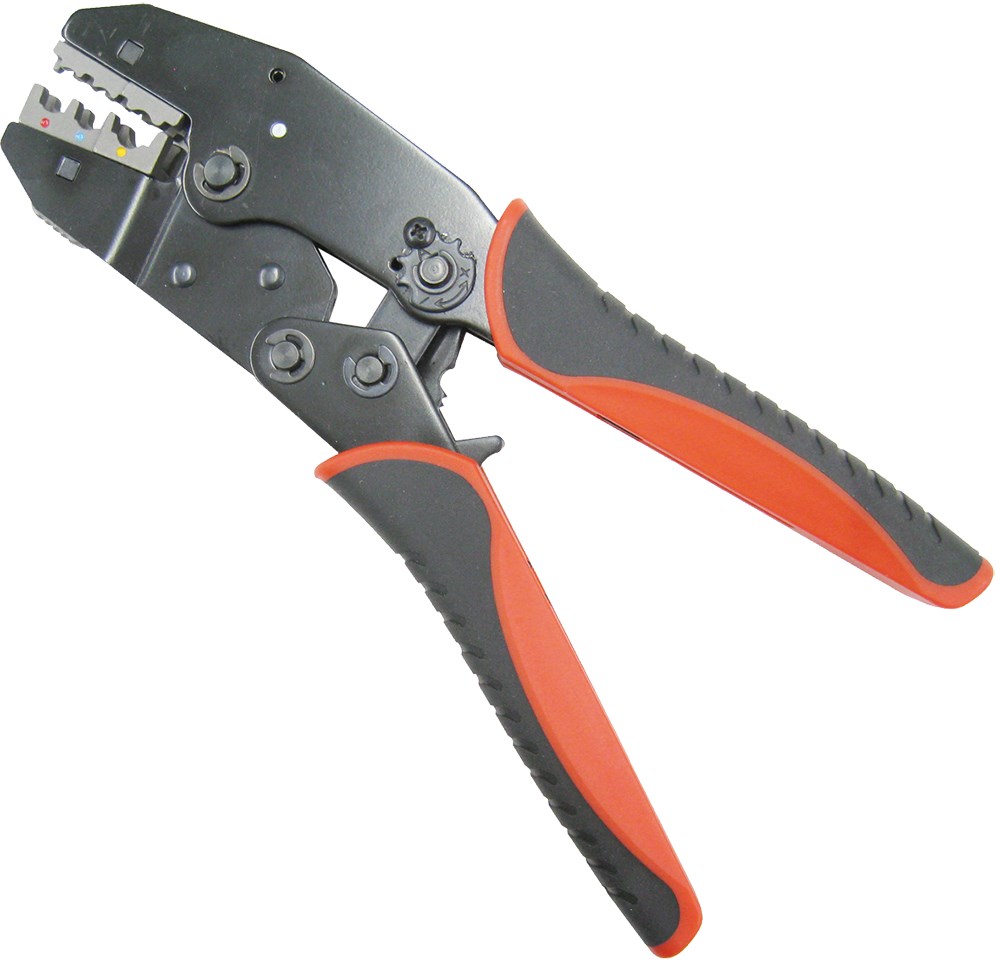

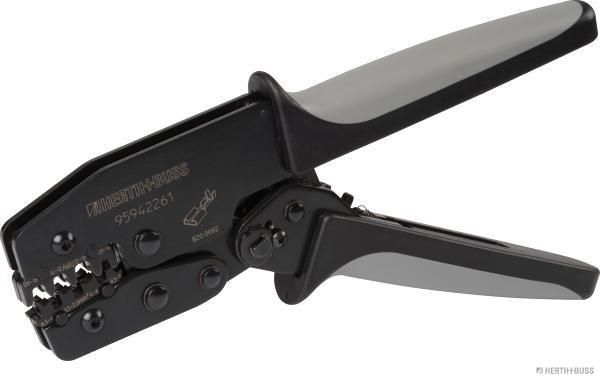

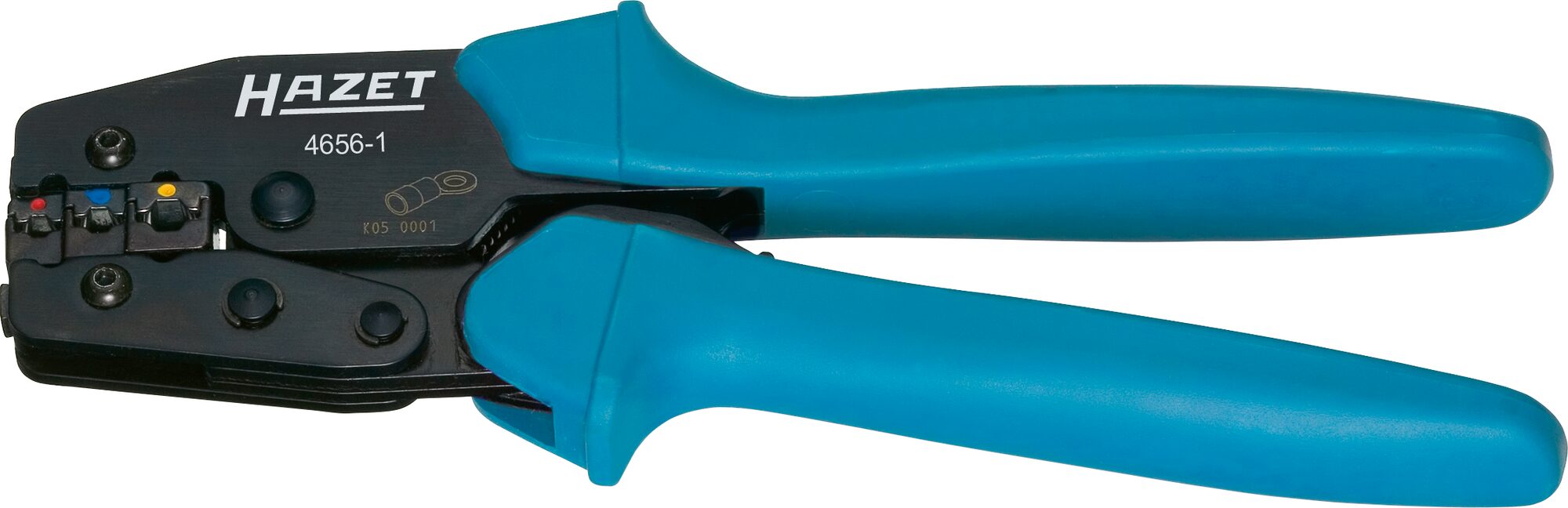

Kabelschuh-Presszange

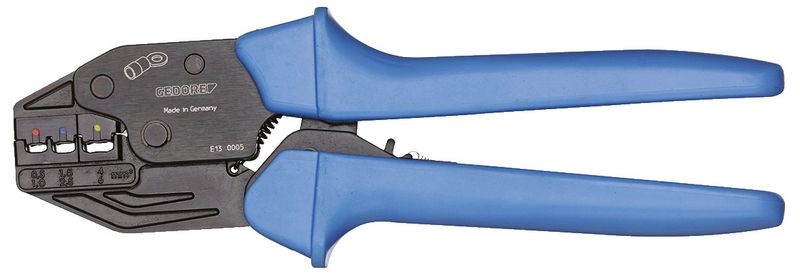

Die Kabelschuh-Presszange wird benötigt, um verschiedenste Kabelschuhe wie Ring-Kabelschuhe oder Rund- und Flachstecker zu pressen. Diese werden dann als elektrische Verbindung verschraubt oder ineinandergesteckt. Die unterschiedlichen Querschnitte sind in der Regel farblich gekennzeichnet.

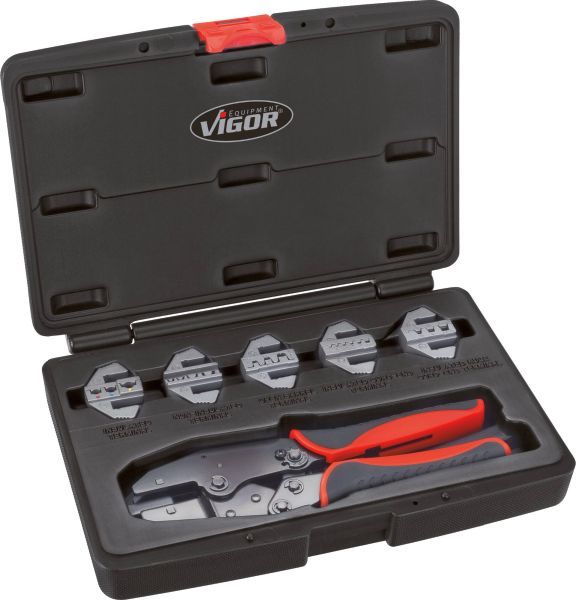

Systemzange

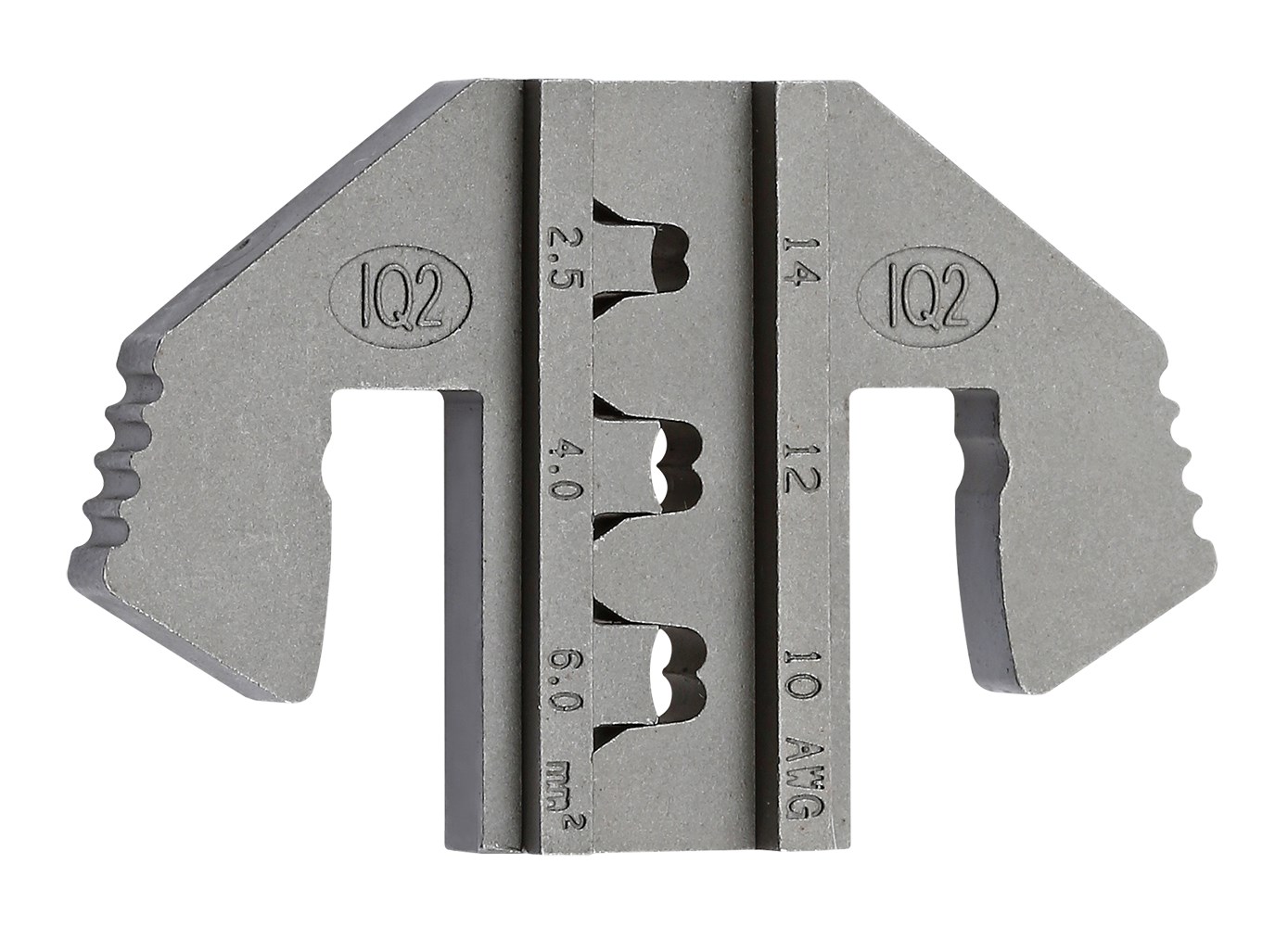

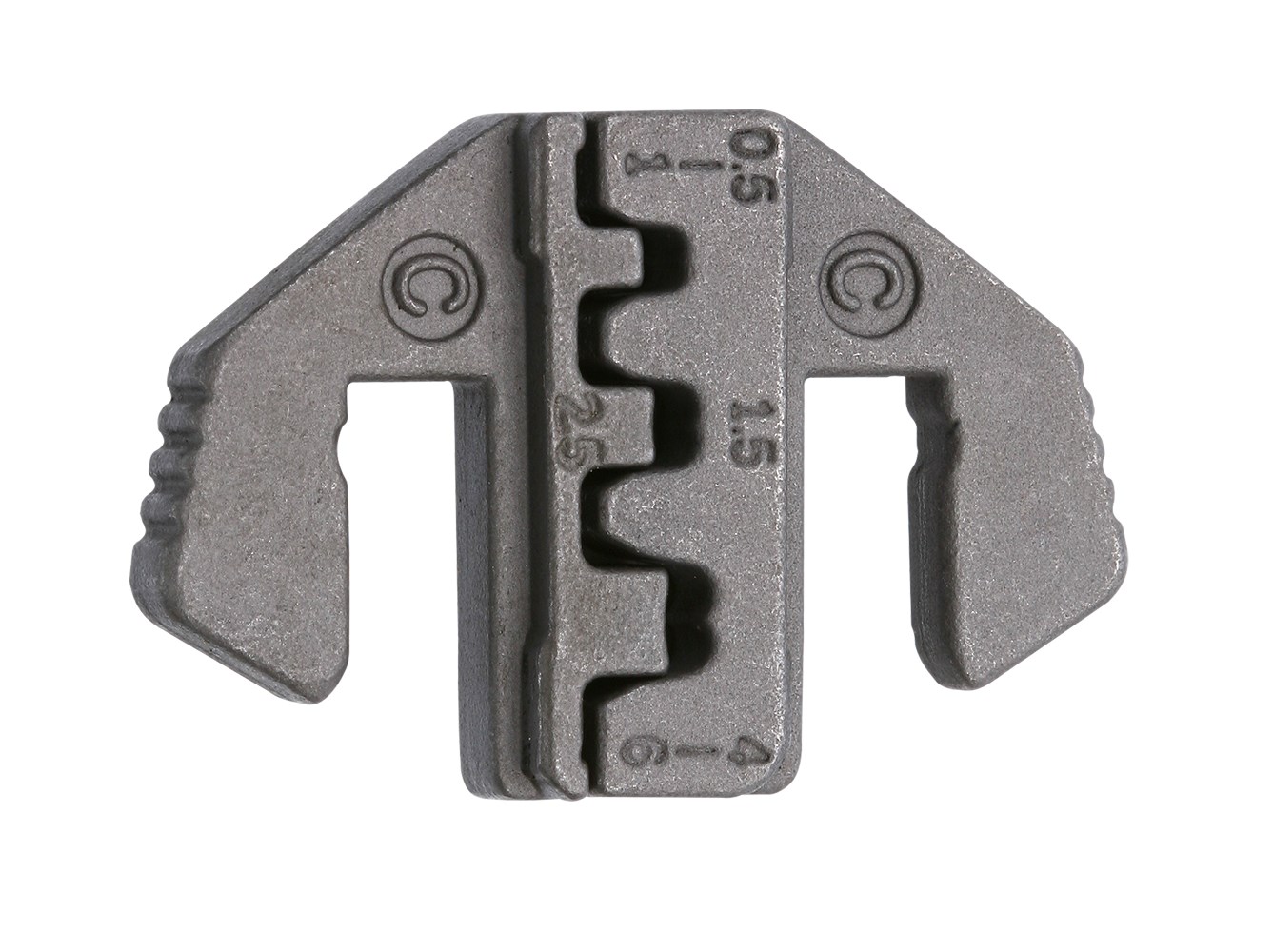

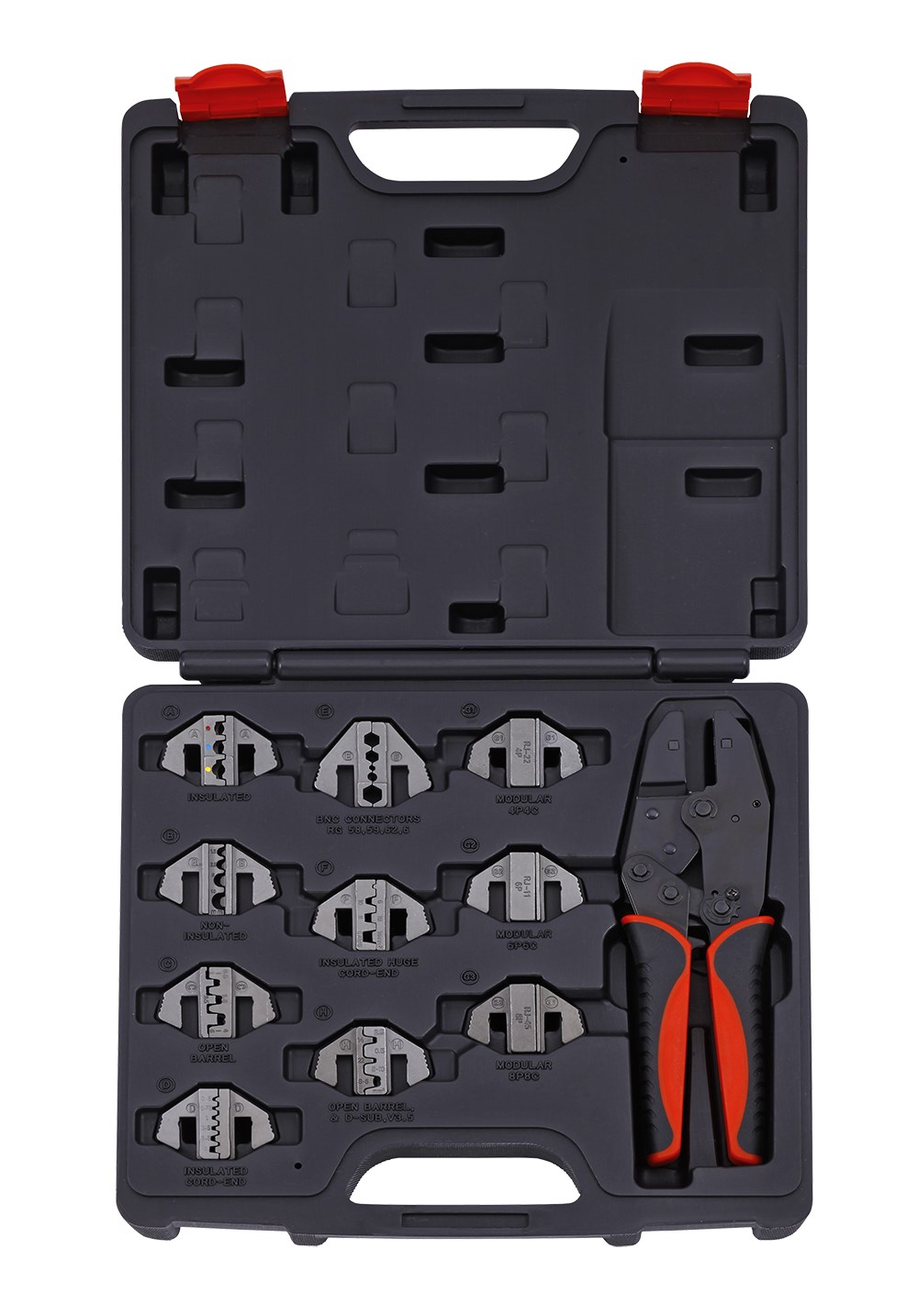

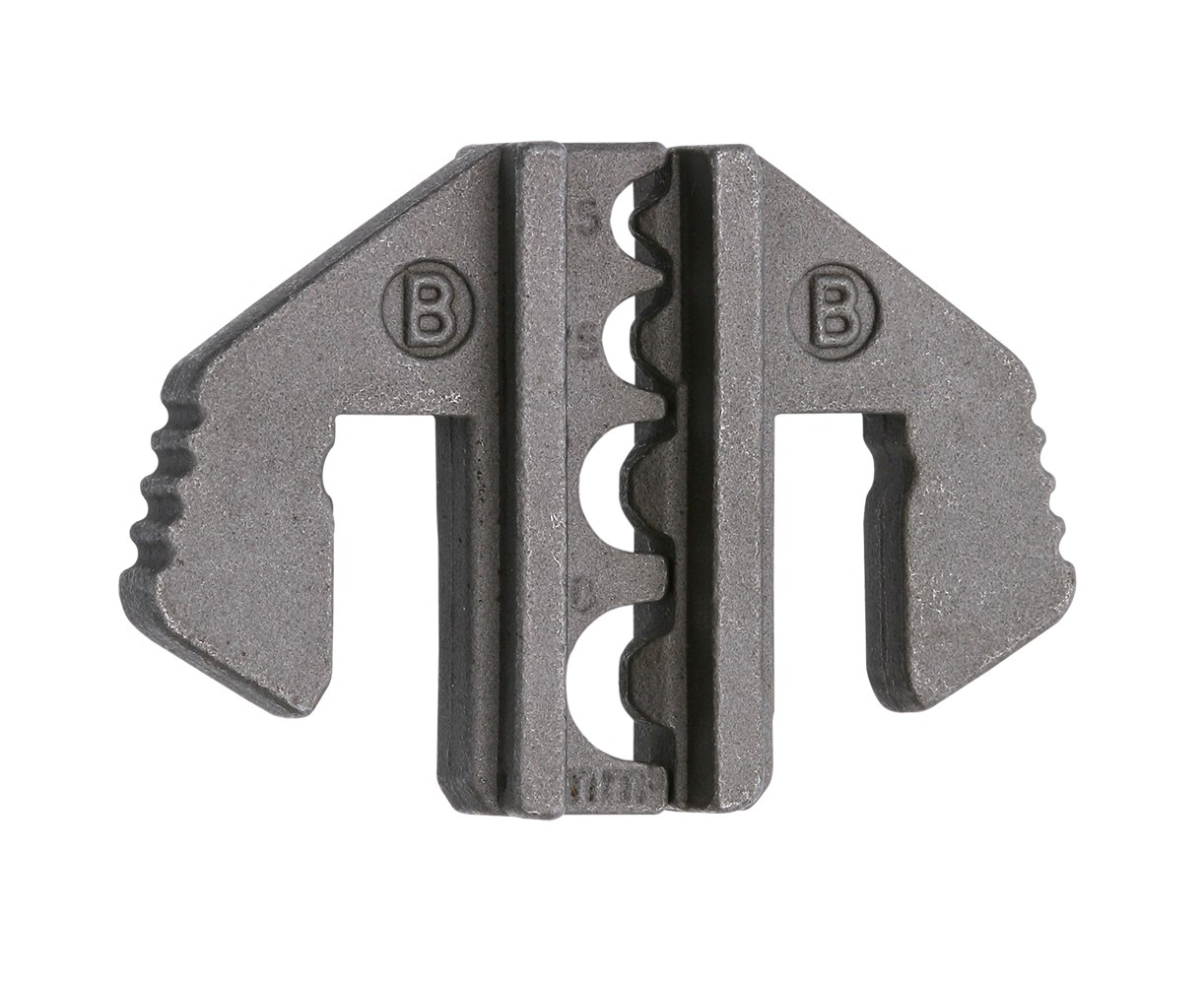

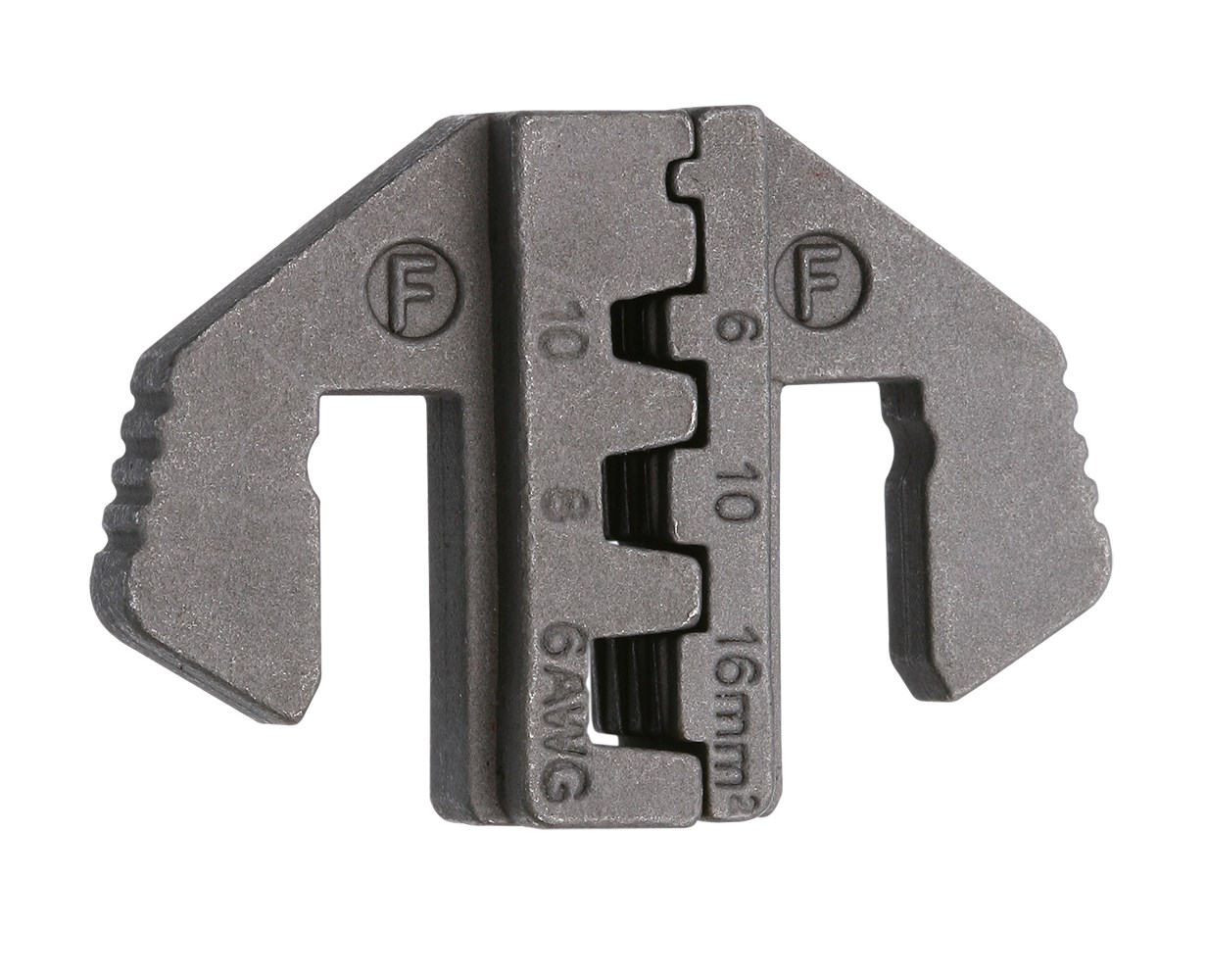

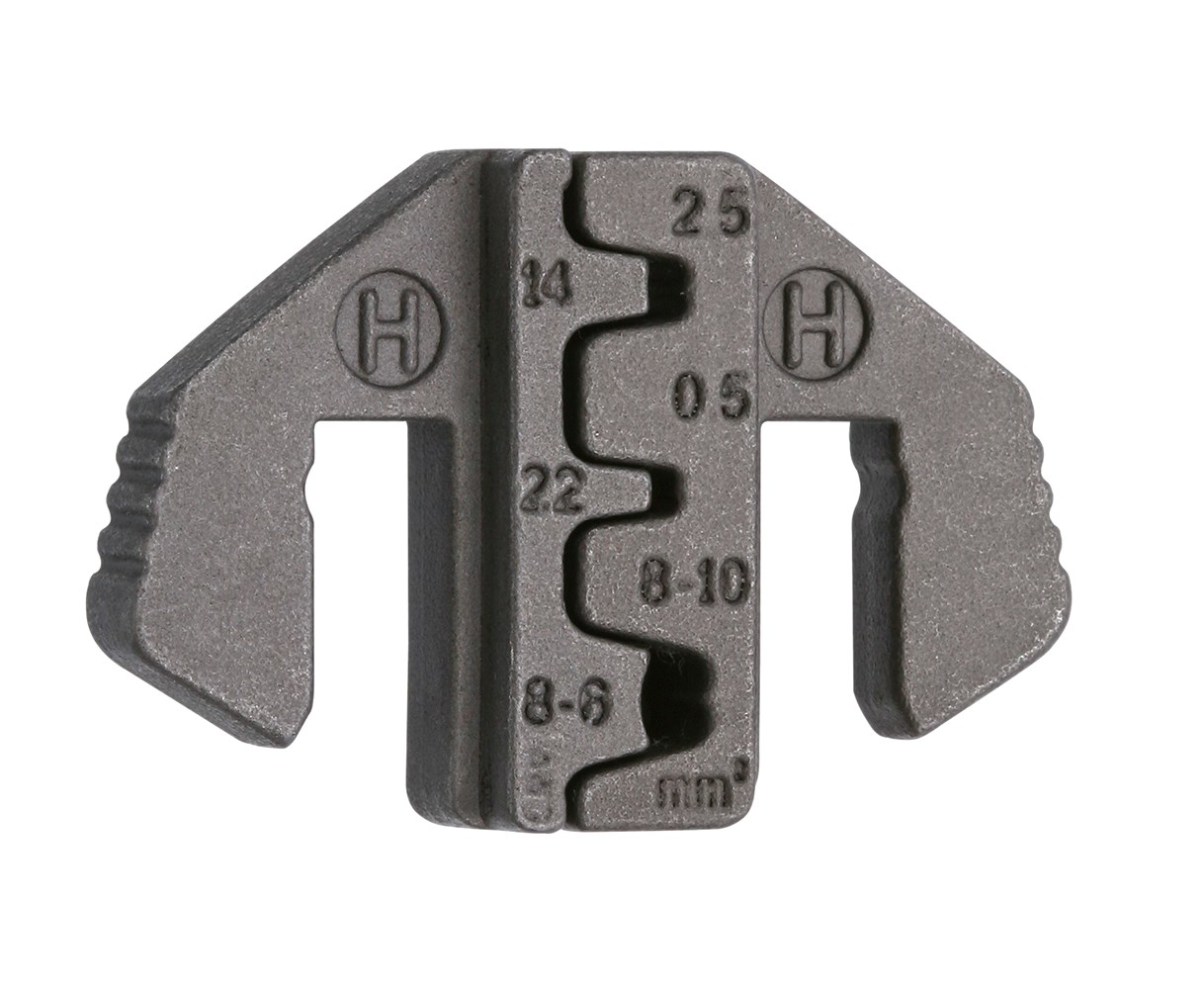

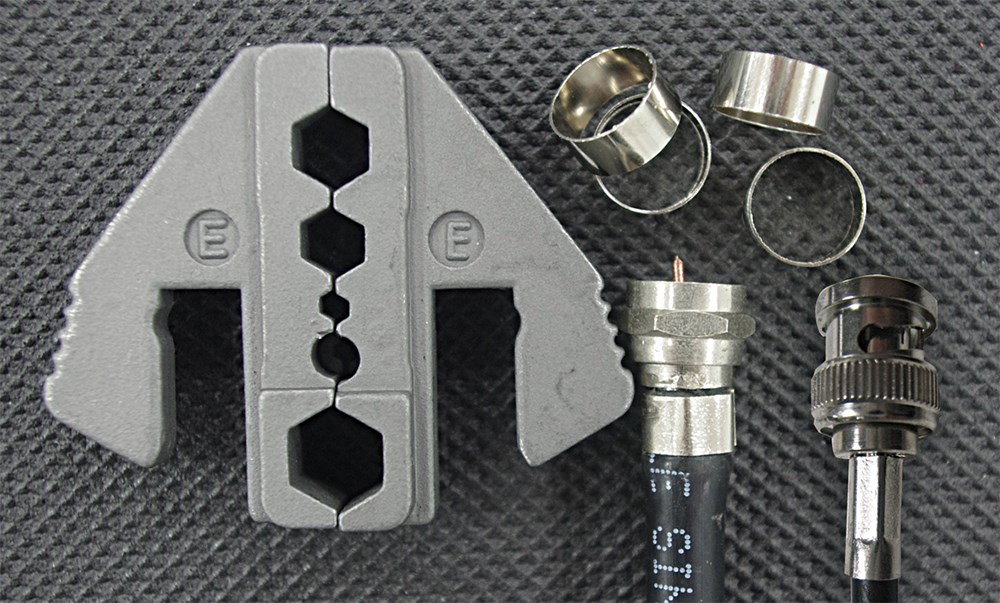

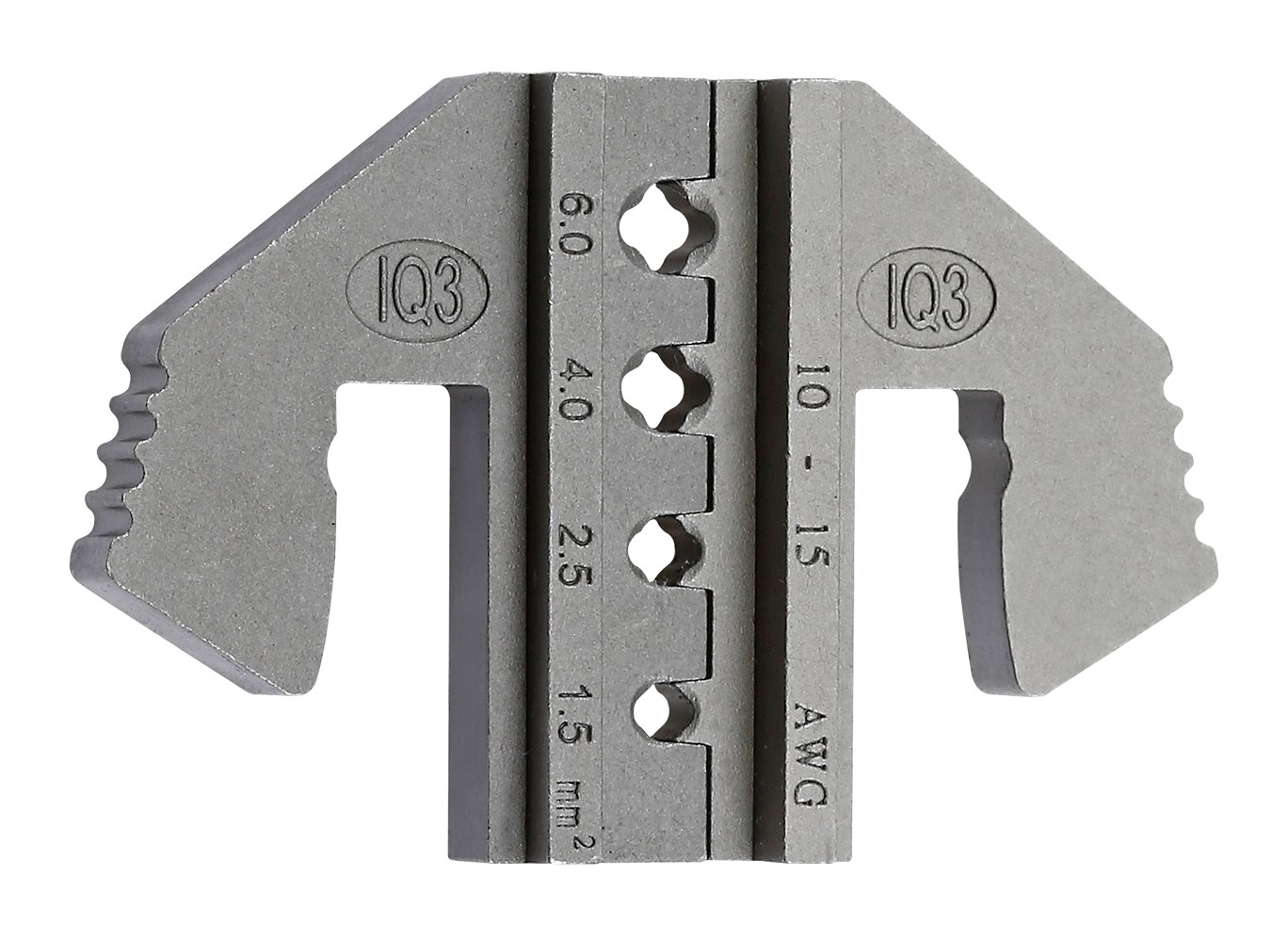

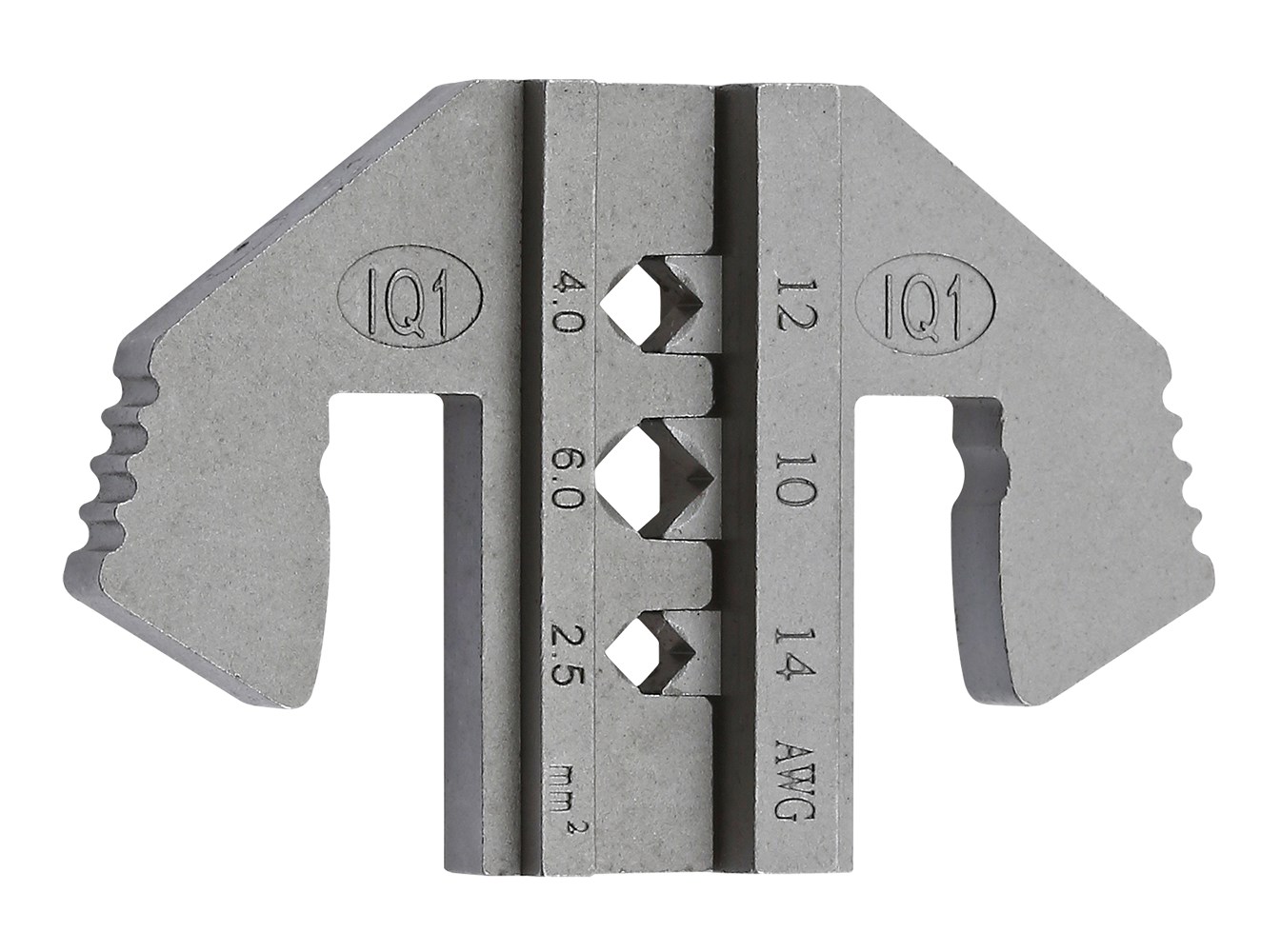

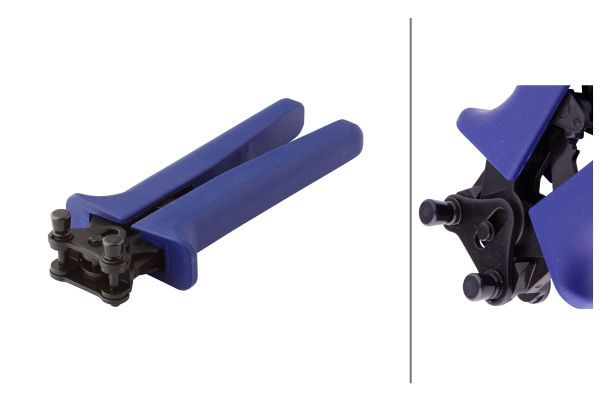

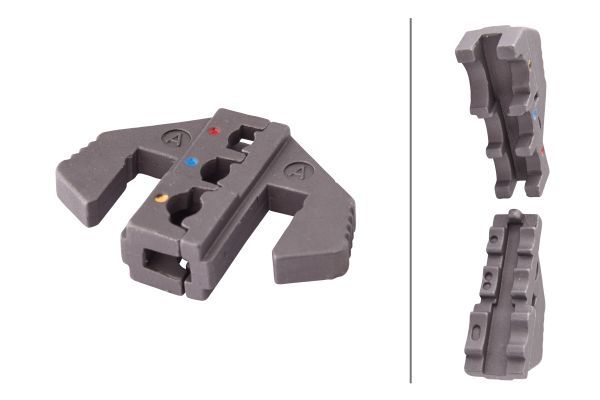

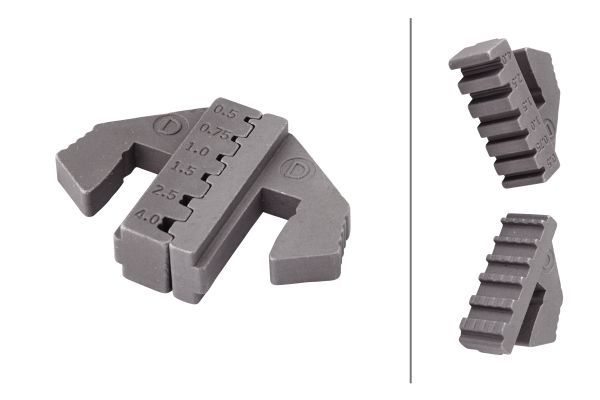

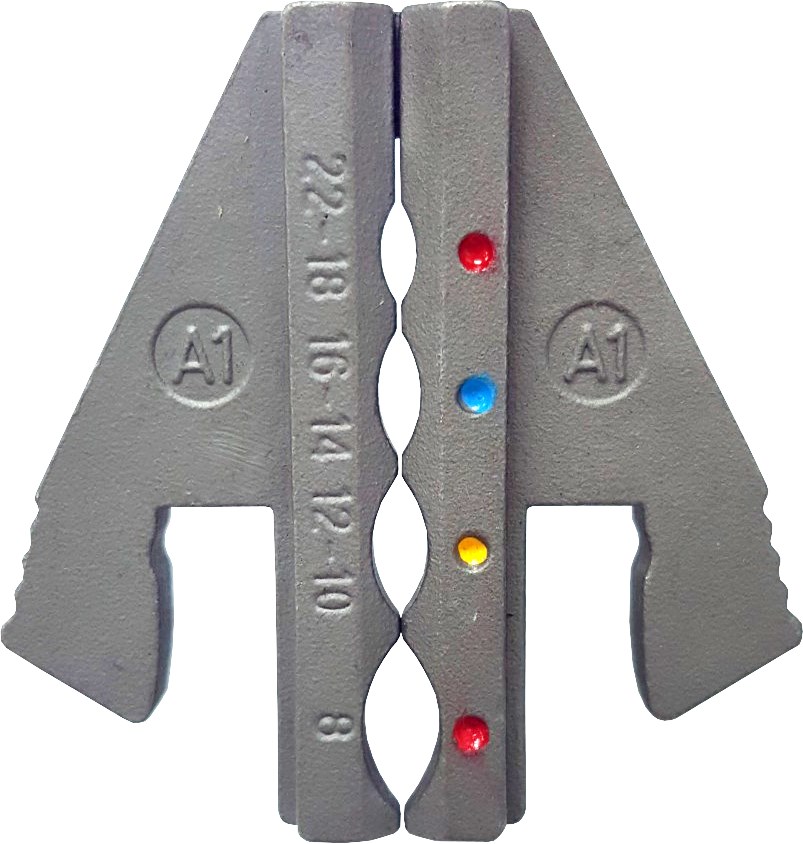

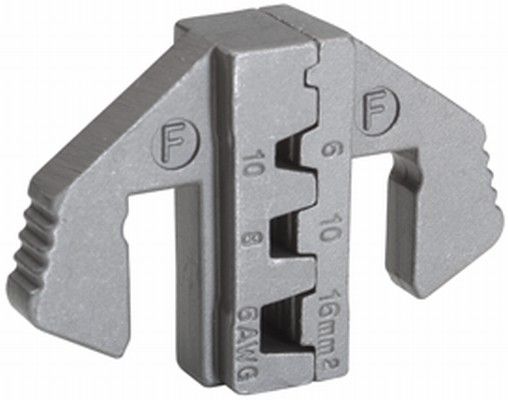

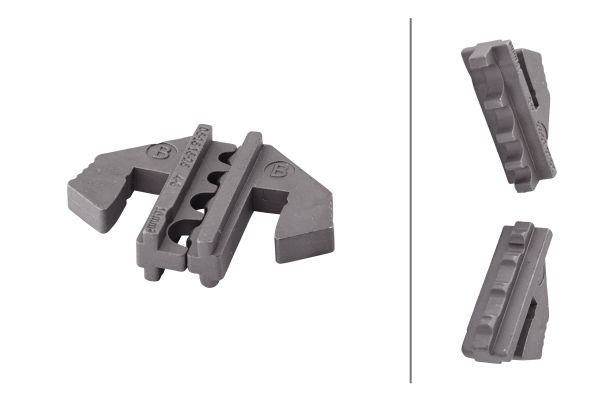

Die Systemzange ermöglicht es, alle Crimpverbindungen mit einer Zange zu pressen. Dafür können auf der Crimpzange unterschiedliche Zangenköpfe eingesetzt werden. Die Backen (Presseinsätze) sind auswechselbar und können so je nach Anwendungszweck ausgetauscht werden. Systemzangen werden meist als Crimpzangen-Satz angeboten und variieren oft in der Anzahl der unterschiedlichen Crimp-Einsätze.
Was man beim Crimpen beachten sollte
Auch wenn die Verwendung einer Crimpzange einfach erscheint, sollten Sie beim Crimpen einige Punkte beachten. Stellen Sie sicher, dass die Abisolierung der Kabel mit der Abisolierzange auf die richtige Länge erfolgt, um ein Unter- oder Überpressen zu vermeiden. Vor dem verpressen sollte überprüft werden, dass die Kabelenden weder oxidiert noch durch Schmierstoffe oder andere Verschmutzungen verunreinigt sind. Um eine stabile und belastbare Verbindung zu schaffen, sollte der Pressvorgang mit dem dafür vorgesehenen Press-Einsatz und der richtigen Ausbuchtung erfolgen.
Die richtige Crimpzange kaufen
Im FabuCar-Shop finden Sie einer großen Auswahl an Werkzeugen wie Crimpzangen und kaufen sicher und günstig ein. Einfach online bestellen und in wenigen Tagen liefern lassen. Sollten Sie sich unsicher sein, welches Werkzeug das Richtige für Sie ist, beraten wir Sie jederzeit gerne. Nutzen Sie dafür einfach unsere Servicehotline, das Kontaktformular oder den WhatsApp-Chat auf unserer Seite.
